Herstellung von indiv. Abformlöffeln

Bevor du dich mit der tatsächlichen Herstellung von individuellen Abformlöffeln oder Funktionslöffeln beschäftigst, ist ein wenig Anatomie angesagt.

Gestaltungsrichtlinien für Funktions- bzw. Individuelle Abformlöffel

Funktionslöffel

Funktionslöffel dienen der mukodynamischen Abformung, die zur Herstellung eines Funktionsmodells benötigt wird. Funktionsmodelle sind die Grundlage der Herstellung von Totalen Prothesen (mehr dazu im Lernfeld Totale Prothesen).

Mukodynamisch bedeutet, dass der Patient mit Unterstützung des Zahnarztes die Schleimhaut (Mukosa) bei der Abformung bewegen (dynamisch) muss. So zeichnen sich in der Abformung wichtige anatomische Merkmal ab. Diese Bändchen und Nähte müssen großzügig ausgespart werden, damit der Löffel bei der mukodynamischen Abformung nicht abgehoben wird. Außerdem muss ein Platzhalter von ca. 3mm für die Abformmasse überall unter dem Löffel eingehalten werden.

Im Oberkiefer sind das folgende Merkmale:

Das Lippenbändchen (Frenulum labii)
Die Wangenbändchen (Frenulum buccale)
Die Flügelunterkiefernaht (Raphe pterygomandibularis)

Der Funktionslöffel muss bis ca. 3mm vor die Umschlagfalte reichen. Dabei muss er die Oberkieferhöcker (Tuberculum maxilla) umfassen und dorsal an der Ah-Linie enden.

Im Unterkiefer sind das folgende Merkmale:

Das Lippenbändchen (Frenulum labii)
Das Zungenbändchen (Frenulum linguae)
Die Wangenbändchen (Frenulum buccale)
Die Flügelunterkiefernaht (Raphe pterygomandibularis)

Der Funktionslöffel muss bis ca. 3mm vor die Umschlagfalte reichen. Dabei muss er die retromolaren Dreiecke (Trigonum retromolare) umfassen. Er muss 3mm vor der Kieferzungenbeinlinie (Linea mylohyoidea) und der schrägen Linie (Linea obliqua) enden (vgl. Wikipedia Unterkiefer).

Individuelle Abformlöffel

Mit diesen Abformlöffeln werden mukostatische (klar, oder? ;-)) Abformungen hergestellt. Ihr Rand sollte etwas weiter von der Umschlagfalte entfernt sein, da deren genaue Abformung hier nicht notwendig ist. Die vorhandene Restbezahnung muss mit mindestes 3mm Abstand ausgeblockt werden.

1. Arbeitsauftrag (Level 1/2):

Markiere die beschriebenen Merkmale in zwei selbst erstellte Zeichnungen von unbezahnten Kiefern und benenne sie in deutscher und in med. Fachsprache. Zeichne den Rand eines Funktionslöffeln jeweils in die Skizzen.

2. Arbeitsauftrag (Level 3/4):

Markiere die beschriebenen Merkmale von unbezahnten Kiefern mit der 3D-Software Blender an beiden Kiefern. Benenne sie in deutscher und in med. Fachsprache. Bestimme jeweils den Rand eines Funktionslöffeln in der Software am Modell. Benutze dafür diese Blender-Datei. Wenn du nicht mehr genau weißt, wie du in Blender Modelle beschriftest, kannst du dir das Video unten erneut anschauen.

Hilfe zur Verwendung von Blender:

Die 3D-Ansicht in Blender kannst du mit gedrücktem Mausrad drehen.
Die 3D-Ansicht in Blender kannst du mit Shift + gedrücktem Mausrad verschieben.
2 Texte und 2 Pfeile sind vorbereitet.
Mit LM (Klick linke Maustaste) kannst du Objekte markieren, um sie anschließend zu verschieben, zu rotieren oder zu duplizieren.
Mit Shift - D kannst du beliebige Objekte duplizieren und anschließend sofort ohne Mausklick mit der Maus verschieben. Mit einem LM (Klick linke Maustaste) kannst du das Objekt fixieren.
Die einzelnen Objekte können an den bunten Pfeilspitzen verschoben werden. Alternativ die Taste g kurz drücken und anschließend das Objekt mit der Maus ohne Klick verschieben.
Die einzelnen Objekte können an den bunten Kreisen verschoben werden. Alternativ die Taste r kurz drücken und anschließend das Objekt mit der Maus ohne Klick rotieren.
Datei - Speichern sichert den aktuellen Stand deiner Richtungsbezeichnungen! Wichtig! Immer wieder speichern!
Im Editiermodus kannst du die Texte anpassen!
Mit STRG - Z kannst du versehentliche Aktionen rückgängig machen!

Fertigungsverfahren von Funktions- bzw. Individuelle Abformlöffel

Es gibt verschiedene Fertigungsverfahren für die Herstellung von Funktions- und Individuellen Abformlöffel.

In diesem Abschnitt erarbeitest Du die beiden analogen Verfahren mit Autopolymerisat und Lichtpolymerisat. Für beide Verfahren findest Du Videos weiter unten. Die Herstellung eines Abformlöffels mit Tiefziehtechnik ist auch abgebildet, wird im Unterricht jedoch nicht weiter behandelt.

3. Arbeitsauftrag:

Orientiere dich bei der Arbeit an folgenden Punkten:

Verarbeitung
Arbeitsablauf
Gefährdungspotential
Schutzmaßnahmen

und recherchiere bei Bedarf zusätzlich.

Herstellung eines Abformlöffels mit Autopolymerisat

Direkter Download im MP4-Formtat für Apple-Geräte 220MB!)

Herstellung eines Abformlöffels mit Lichtpolymerisat

Direkter Download im MP4-Formtat für Apple-Geräte 115MB!)

Herstellung eines Abformlöffels mit Tiefziehtechnik (wird aktuell nicht unterrichtet!)

Direkter Download im MP4-Formtat für Apple-Geräte 110MB!)

Herstellung eine Abformlöffels im Digitalen Workflow

Du kennst nun die analogen Verfahren zur Herstellung von Abformlöffeln bzgl.

Verarbeitung,
Arbeitsablauf,
Gefährdungspotential und
Schutzmaßnahmen.

Der digitale Workflow bietet Möglichkeiten, Abformlöffel mit CAD-Software zu konstruieren und anschließend additiv (3D-Druck) zu fertigen. Dabei kommen entweder Photopolymerisate (Harze, Stereolithografie) oder Thermoplastisches Filament (PLA, Fused Filament Fabrication, FFF) zum Einsatz.

Das Gefährdungspotenzial der Werkstoffe für digitale Fertigungsverfahren sollte Dir bekannt sein. Falls du noch einmal nachlesen möchtest, findest Du alle Infos dazu hier:

Polymilchsäure (PLA) für FFF-3D-Drucker.
Harze für den stereolithografischen 3D-Druck

Digitale Loeffelherstellung mit BlenderforDental (B4D)

Arbeitsauftrag

Konstruiere einen Abformlöffel mit der CAD-Software BlenderforDental.
Informiere dich über die beiden Verfahren zur additiven Fertigung des konstruierten Löffels. Fertige den Löffel, wenn du (in der Schule) die Möglichkeit dazu hast, an.
Untersuche die Werkstoffe zur digitalen Fertigung auf ihr Gefährdungspotential.

Diese Datei enthält ein fertiges Modell zur Konstruktion eines individuellen Abformlöffels.

Digitale Loeffelherstellung mit Blender / etwas schwieriger aber kostenfrei

Arbeitsauftrag

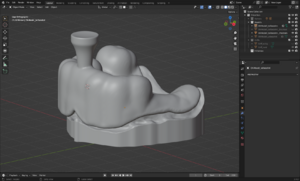

Mit modernen 3D-Druckern ist es möglich, individuelle Abformlöffel und Funktionslöffel zu drucken. Dazu muss der Löffel vorher mit einer CAD-Software konstruiert werden.

Hier findest du die vorbereitete Blender-Datei zur Konstruktion eines Löffels.
