Kontraktion einer Legierung unterhalb des Soliduspunktes

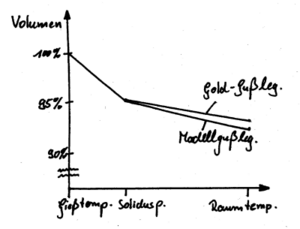

Wenn Legierungen vollständig fest(also unterhalb der Solidustemperatur bis zur Raumtemperatur) weiter abkühlen erfolgt die thermische Kontraktion (auch Wärmeschrumpfung). Dabei verringert sich das Volumen um ca. 1,6 % bei Goldguss- und 2,2% bei Modellgusslegierungen (s. Abbildung rechts). Da die Legierung beim Gießen zunächst größer ist als die Legierung später auf Raumtemperatur sein soll, muss die Gussform diese Expansion/Ausdehnung ausgleichen. Die Gussform aus Einbettmasse muss also etwas während der Verarbeitung bzw. Verwendung expandieren, um die thermische Kontraktion der Legierung auszugleichen.
Die benötigte Expansion der Einbettmasse erfolgt in 2 Schritten, die Abbindeexpansion und die thermische Expansion.
Abbindeexpansion der Einbettmasse
Abbindeexpansion ist die Expansion (Ausdehnung) durch das Abbinden (Aushärten/Erstarren) der Einbettmasse. Einbettmasse expandiert während des Abbindevorgangs. Die Abbindeexpansion unterscheidet sich je nach verwendetem Bindemittel. Bindemittel binden Stoffe zusammen, sie verbinden sie.
- Bindemittel
- Gips (nur bei Vollguss) (Gipsgebundene Einbettmassen)
- Phosphat (Phosphatgebundene Einbettmassen)
Die Expansion hängt neben der Auswahl des Bindemittels von folgenden Faktoren ab:
- Verhältnis von Wasser zu Anmischflüssigkeit (nur bei phosphatgebundenen Einbettmassen)
- Dicke des Muffelvlieses (Die Einbettmasse soll in alle Richtungen expandieren. Wenn Sie bei zu dünnen Vlies nicht in Richtung Vließ/Muffelring expandieren kann, muss sie in Längsrichtung expandieren)
- Einhalten der vorgegebenen Abbindezeiten
- Verwendung eines Drucktopfes (?)
Die Anmischflüssigkeit bei phosphatgebundenen Einbettmassen ist eine Lösung von Kieselsol, also ein kollodiales (gelartiges) Siliziumhydroxid. Es geliert und kristallisiert an den Kristallen der feuerfesten Bestandteile Quarz und Cristobalit in der Einbettmassemischung. Es sorgt so für eine etwas höhere Expansion.
Die Thermische Expansion der Einbettmasse
Die Versuche zur Abbindeexpansion von Einbettmasse haben gezeigt, dass diese Expansion nicht ausreicht, um die Thermische Kontraktion des Gussobjektes zwischen Soliduspunkt und Raumtemperatur auszugleichen. Es muss also noch eine weitere Expansion der Einbettmasse stattfinden!
Es handelt sich dabei um die so genannte Thermische Expansion!
Sie ist zurückzuführen auf die Zusammensetzung der Einbettmasse:
- Feuerfeste Bestandteile
- Quarz
- Cristobalit
- (Tridymit, wird kaum verwendet, daher irrelevant, aber immer wieder erwähnt ;-))
Die feuerfesten Bestandteile der Einbettmasse sorgen für eine Expansion der Einbettmasse bei Erwärmung. Tridymit und Cristobalit sind (Hochtemperatur-)Modifikationen von Quarz (SiO2). Sie ändern/wandeln, je nach Temperatur, ihren kristallinen Aufbau und damit auch ihr Volumen. Diese Umwandlung geschieht bei bestimmten Temperaturen recht zügig! Tridymit wird, im Gegensatz zu Critobalit und Quarz, nur in kleinen Mengen verwendet.
Die thermische Umwandlung von Quarz und seinen Modifikationen hängt mit der Anordung der Atome zusammen. Die Umwandlung von α-Quarz in β-Quarz (Tiefquarz in Hochquarz), ist mit einer Änderung des Bindungswinkels der SiO2-Moleküle von 144° auf 147° verbunden. Die Umwandlung von α-Cristobalit in β-Cristobalit (Tiefcristobalit in Hochcristobalit) ist mit einer Änderung des Bindungswinkels von 147° auf 148° verbunden.
Arbeitsauftrag

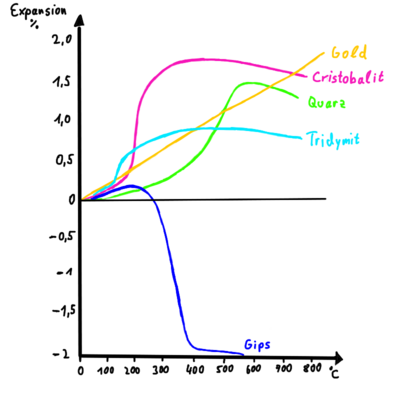

Die thermische Umwandlung (und damit Expansion) der verschiedenen Quarz-Modifikationen findet bei den in der Grafik dargestellten Temperaturen statt. Bei welchen, zahntechnisch gesehen, relevanten Temperaturen, finden Umwandlungsprozesse der Quarz-Modifikationen Quarz, Tridymit und Cristobalit statt und wie hoch ist die jeweilige Expansion in diesem Temperaturbereich? Was bedeutet das für das Vorwärmen der Einbettmasseformen?
Eine Verarbeitungsanleitung für eine gebräuchliche phosphatgebundene Einbettmasse findest findest du hier.
Eine Verarbeitungsanleitung für gipsgebundene Einbettmasse ist z.B. hier zu finden.
Zum Thema Einbettmasse gibt es auch einen großen Artikel in der Wikipedia.
Übung:
Erstelle eine Übersicht (Skizzen oder vielleicht ein kleines Comic?) über die Expansionsvorgänge der Einbettmasse und die Kontraktionsvorgänge des metallischen Werkstücks zwischen Einbetten und abgeschlossener Abkühlung der gegossenen Form.
